60227 KS C IEC 53

300/500V 범용비닐시스코드, 300/500V 평형비닐코드, 300/500V 실내장식전등기구용코드

주로 옥내에서 AC 300/500 이하의 소형전기 기구에 사용되는 전선으로 가열성 및 절연성이 좋으며 색상이 선명함

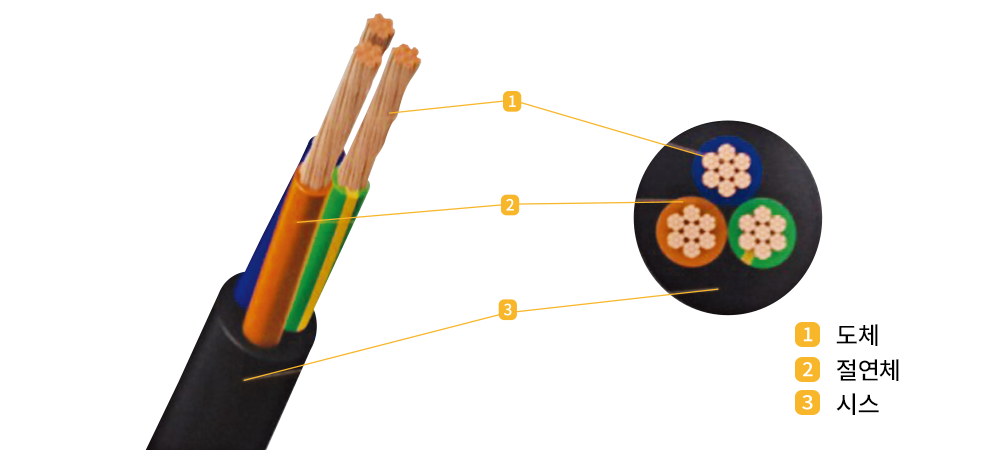

구조

  • 1

    도체 : 5등급(집,복합연선) 도체

  • 2

    절연체 : PVC (70℃, 90℃)

  • 3
    선심식별 : 착색
    선심수 색
    1심 흑
    2심 하늘색, 갈색
    3심 녹/황, 하늘색, 갈색 또는 하늘색, 흑색, 갈색
    4심 녹/황, 하늘색, 흑색, 갈색 또는 하늘색, 흑색, 갈색, 흑색 또는 갈색
    5cores 녹/황, 하늘색, 흑, 갈색, 흑 혹은 갈색 또는 하늘색, 흑, 흑 흑갈색 혹은 갈색, 흑 혹은 갈색
  • 4

    피복체 : PVC (70℃, 90℃)

  • 5

    적용규격 : KS C IEC60227-5

  • 6

    제품인증 : 한국산업규격(KS)

기호 선심수 도체 절연체두께
(mm)		 시스두께
(mm)		 평균완성외경 도체저항 20℃
(Ω/km)		 절연저항 90℃
(MΩ/km)
공칭
단면적		 등급 하한값
(mm)		 상한값
(mm)
60227 KS
IEC 42
(VCTFK)		 2 0.5 5 0.5 0.6 4.6 5.9 39.0 0.012
2 0.75 5 0.5 0.6 4.9 6.3 26.0 0.010
3 0.5 5 0.5 0.6 4.9 6.3 39.0 0.012
3 0.75 5 0.5 0.6 5.2 6.7 26.0 0.010
2 0.5 5 0.5 0.6 3.0x4.9 3.7x5.9 39.0 0.012
2 0.75 5 0.5 0.6 3.2x5.2 3.8x6.3 26.0 0.010
60227 KS
IEC 06
(VSF)		 1 0.5 5 0.6 - 2.1 2.5 39.0 0.013
1 0.75 5 0.6 - 2.2 2.7 26.0 0.011
1 1.0 5 0.6 - 2.4 2.8 19.5 0.010
60227 KS
IEC 08
(HVSF)		 1 1.0 5 0.6 - 2.4 2.8 19.5 0.010
1 1.5 5 0.7 - 2.8 3.4 13.3 0.009
1 2.5 5 0.8 - 3.4 4.1 7.98 0.009
60227 KS
IEC 53
(VCTF)		 2 0.75 5 0.6 0.8 5.7 7.2 26.0 0.011
2 1.0 5 0.6 0.8 5.9 7.5 19.5 0.010
2 1.5 5 0.7 0.8 6.8 8.6 13.3 0.010
2 2.5 5 0.8 1.0 8.4 10.6 7.98 0.009
3 0.75 5 0.6 0.8 6.0 7.6 26.0 0.011
3 1.0 5 0.6 0.8 6.3 8.0 19.5 0.010
3 1.5 5 0.7 0.9 7.4 9.4 13.3 0.010
3 2.5 5 0.8 1.1 9.2 11.4 7.98 0.009
4 0.75 5 0.6 0.8 6.6 7.8 26.0 0.011
4 1.0 5 0.6 0.9 7.1 9.0 19.5 0.010
4 1.5 5 0.7 1.0 8.4 10.5 13.3 0.010
4 2.5 5 0.8 1.1 10.1 12.5 7.98 0.009
5 0.75 5 0.6 0.9 7.4 9.3 26.0 0.011
5 1.0 5 0.6 0.9 7.8 9.8 19.5 0.010
5 1.5 5 0.7 1.1 9.3 11.6 13.3 0.010
5 2.5 5 0.8 1.2 11.2 13.9 7.98 0.009

※ 상기 사양은 예고 없이 변경될 수 있습니다.
